・インテル Optane DC パーシステント・メモリーは大量のデータをプロセッサの近くに配置することにより、ワークロードを最適化します。
・3D Xpointを活用し、128、256、512ギガバイトのDIMMを提供します。
IBMの報告書(2017)によると、今日の世界に存在するデータの90%は過去2年間に作成されており、そのデータ生成速度は25億ギガバイト/日となっています。新たなスマートデバイスと技術の出現により、成長率はさらに増加するでしょう。
データの量と種類は膨大な速度で増加しており、安全に保存して整理する必要があります。効率的なデータ処理を制限する既存のボトルネックを解消するために、インテルはOptane DC パーシステント・メモリーを発表しました。
これは、データセンター(DC)での使用のために特別に設計された新しい種類のメモリーおよびストレージ技術です。従来のDRAMとは異なり、安価で容量も大きくなっています。
インテル Optane パーシステント・メモリーは、大量のデータをプロセッサの近くに配置することでワークロードを最適化し、最終的にはストレージからデータにアクセスする際の高遅延を最小限に抑えます。各Optaneチップの容量は最大512GBです。

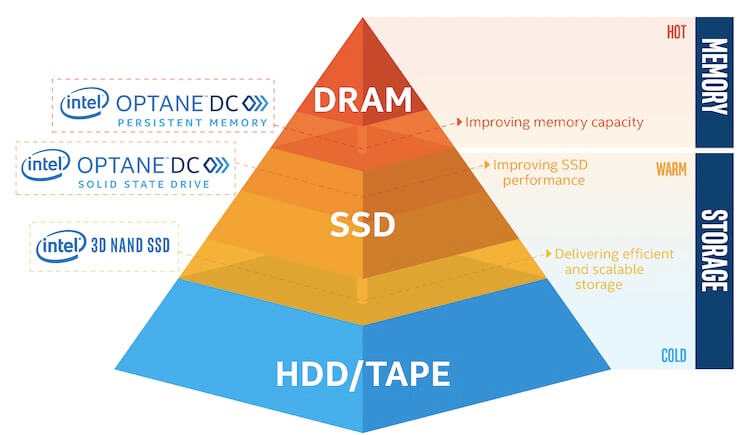

ストレージの階層 | 画像提供: インテル
機能と利点
同社によれば、新しいチップには次の機能があります
1, パワーサイクル後の稼働時間の延長と回復の迅速化
2.マルチノードでのパフォーマンスの向上
3. 高速仮想マシンストレージ
4. 高度なハードウェア暗号化
5. 分散クラウドアプリケーションのサポート
インテルOptane DCパーシステント・メモリーはデータサーバにとって複数の利点があります。たとえば、Redis IMDBサーバのようなメモリーを消費するワークロードにより多くのメモリ容量を提供します。 DRAMと比較して、同じSLA(サービスレベルアグリーメント)性能でより多くのサーバーインスタンスを提供します。

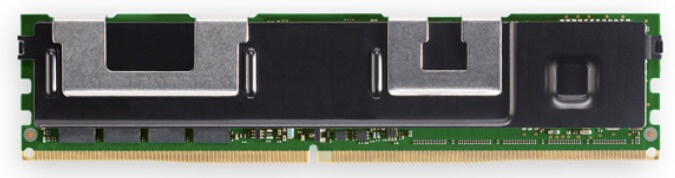

インテルOptane パーシステント チップ
さらに、NoSQLデータベースのスケジュールされた再起動の場合、OptaneはDRAMのコールドリスタートよりも高速の再起動(秒単位)を提供します。インテルは、従来の構成の2,100秒と比較して、Optaneの再起動時間は17秒であると報告しています。
インテル 3D Xpointは従来のNANDフラッシュメモリよりも優れたパフォーマンスと耐久性を提供する不揮発性の最先端メモリですが、DRAMと同程度の時間でアクセスできます。

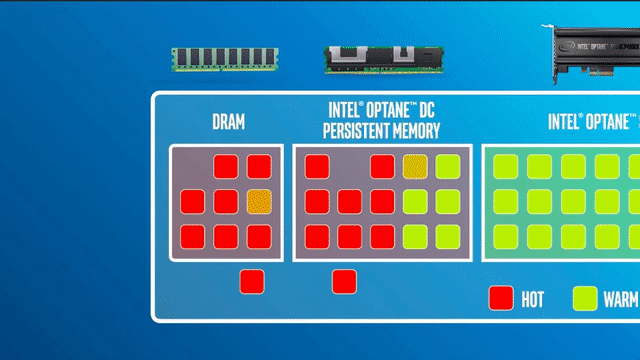

スマートデータ管理機能は、パフォーマンスを最大化するために最適な層でデータをインテリジェントに切り替えます。チップは4つのメモリスロットにシームレスに統合でき、これまでになく高速な分析、クラウドサービス、次世代通信サービスでデータ時代の需要をサポートします。
ベンチマークと特定性能の詳細はまだ入手できませんが、Optane DC パーシステント・メモリーはDRAMよりもかなり高いレイテンシをもつ可能性があります。また、インテルの次世代Xeonプロセッサでのみ動作するため、このモジュールを使用して既存のシステムをアップグレードすることはできません。そしてもちろん、AMD搭載サーバやEPYCシステムでも動作しません。
利用可能時期とテスト
チップは2019年に利用可能になります。ただし、インテルは、テストとソフトウェア開発のためにOptane DCパーシステント・メモリーで実行されるコンピュータに対するリモートアクセスをIntel Builders Construction Zone を介して開発者に提供しています。
DCパーシステント・メモリー技術が市場に出回るにつれて、システムアーキテクトはデータストレージとアクセスの新しい技術を思い付くことが期待されています。これらの新しい手法は、データからより有用な価値を引き出すことにつながる可能性があります。
インテルによれば、Optane DCパーシステント・メモリー、Optane SSD、およびQLC(クアッドレベルセル)テクノロジーを搭載した今後の3D NAND SSDと統合されたシステムは、より効率的なストレージを備え、パフォーマンスが向上します。
